I2C-Serial [klart mars 2009]

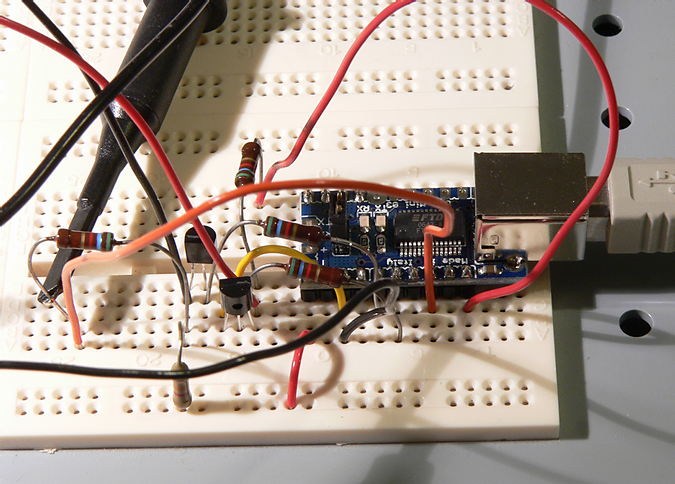

Det här projektet byggde jag ihop när jag behövde snacka med en I2C-krets från en dator som bara har USB-portar. Iden är i grunden mycket enkel. Jag hängde på två transistorer (med bas-motstånd) på två kontroll-linjer som går ut från USB till serie-adaptern. Sen läser jag av statusen på I2C-linjerna med två status-ingångar till adaptern.

Överförings-hastigheten är inte särskillt hög, eftersom man bit-bangar I2C-protokollet över några anslutningar på USB-till-serieomvandlaren, men hastigheten duger för enkelt testande.

Schema

Schemat är precis hur enkelt som helst. Det enda som krävs är en USB till serie-omvandlare som har utgångarna DTR, DSR, RTS, samt CTS. Sen lägger man på seriemotstånd till transistorerna som drar bussen låg när USB-modulen skickar ut höga nivåer. För säkerhets skull satte jag serie-motstånd på ingångarna till USB-modulen också, även om det egentligen inte hade behövts. Inga komponenters värden är särskilt kritiska, jag tog bara de första jag hittade i mina lådor.

I schemat har jag inte heller ritat ut pull-upp-motstånd på I2C-bussen, sitter det inga sådana på det kretskort man kopplar in sig på, så får man sätta dit några. Pull-upp på 4k7 passar för 5V-kretsar som inte kör extremt snabt, eller har extremt hög last-kapacitans

Mjukvara

Jag skrev några enkla rutiner för att bit-banga I2C för ett projekt med en egen AD-omvandlare kopplad till en billig våg. Källkoden för det projektet finns här. Notera att det är ett mycket "rått" bibliotek, men det har varit väldigt användbart för mig ändå.
